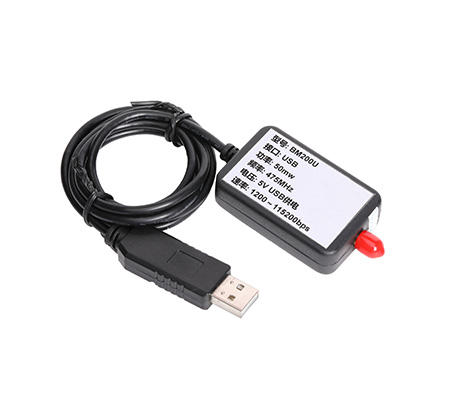

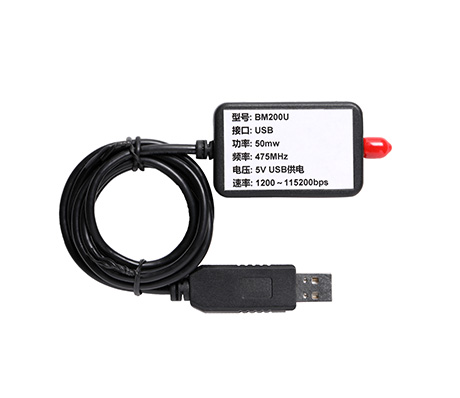

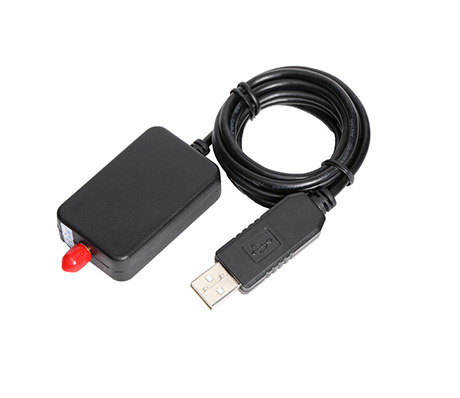

一、產品敘述
BM200U模塊是高度集成半雙工微功率無線數據傳輸模塊，嵌入高速單片機和高性能射頻芯片。BM200U模塊采用高效交織糾錯算法，具有抗干擾和高靈敏度等特點。BM200U模塊提供了多個頻道的選擇，可在線修改串口速率，發射功率，通信速率等各種參數。BM200U模塊能夠透明傳輸任何大小的數據，而用戶無須編寫復雜的設置與傳輸程序，同時小體積、較遠傳輸距離，USB接口供電USB接口數據傳輸,豐富便捷的配置功能，能夠應用非常廣泛的智能化通信領域。
二、模塊應用范圍
● 無線溫濕傳感器；
● 智能家居、家庭自動化；
● 無線水表、電表、燃氣表、熱量表等抄表；
● 自動化數據采集；
● 工業遙控、遙測；
● POS系統，資產管理；
● 樓宇小區自動化與安防；
● 機器人控制；
● 車輛管理；
● 氣象，遙感；
● 智能交通；
● 無線吊鉤秤，無線ED屏，無線點菜等領域。
三、BM200U接口微功率無線數傳模塊的技術指標
● 調制方式：GFSK
● 工作頻段：475MHz
● 編碼方式：高效前向糾錯編碼
● 數據格式：8N1(無校驗)、8E1(偶校驗)、801(奇校驗)
● 發射功率：17dBm(50mW)
● 接收靈敏度：-117dBm @ 9600bps
● 傳輸速率：1200、2400、4800、9600、19200、38400、57600、115200bps
● 電 源：USB接口直接供電
● 接口方式：標準USB接口
● 尺 寸: 55mm x 35mm x 15mm(不含天線)
● 信 道 數：8(64)
● 工作溫度：-30℃～75℃
● 工作濕度：10%～90%相對濕度，無冷凝
● 通訊距離：空曠可靠通訊距離>1000m(BER=10-3/9600bps)@17dBm
四、BM200U接口微功率無線數傳模塊的使用方法
1、電源
BM200U接口微功率無線數傳模塊可直接與電腦相連使用，由USB接口直接供電。
2、USB驅動安裝及串口查找
可從我司網站下載USB驅動，解壓后雙擊安裝。安裝后將BM200U接口微功率無線數傳模塊插入電腦的USB插口，按電腦提示操作。(找到新硬件---新硬件以安裝并可使用了)。
安裝成功后，在PC機的設備管理器的端口(COM和LPT)中找出新生成的COM X。(X表示一位阿拉伯數字)此串口為當前無線模塊所使用的串口。
3、數據傳輸注意事項
A、BM200U接口微功率無線數傳模塊是一種半雙工工作方式，模塊的收發單元在某時刻只能是接收或發送。
B、當空中速率等于串口速率時, BM200U接口傳輸模塊可以發送無限長的數據包，但不建議用戶發送太長的數據包，每包數據長度在70Byte以內為佳。
4、支持的協議
BM200U接口微功率無線數傳模塊提供標準USB透明數據傳輸，給用戶提供一個數據通道，可支持用戶的各種應用和協議。如果用戶需要可在透明協議的基礎上，根據需要增加一些特定功能，如尋址、數據采集、命令解釋、空中喚醒等。
五、BM200U接口微功率無線數傳模塊的出廠設置
接 口：標準USB接口；
信 道：1；
串 口：9600bps速率,通信數據格式N、8、1；
空中速率：9600bps；
發射功率：50mW；
六、小結
感謝您使用本公司的無線數傳通信USB接口模塊產品，為了更好更快更有效的使用本產品，請在使用前認真仔細地閱讀本說明書。我公司產品使用方便、性能穩定、接口簡單能滿足您多方位的需求。采用國家開放免費計量儀表頻段，無需申請，若有技術問題或需要技術支持及模塊使用中有任何問題，請接洽以下聯系人。
備注：本說明書的修改權、更新權及最終解釋權均屬本公司所有！
七、聯系方式
以上說明資料及模塊使用中有任何問題，請接洽。
北京博坤盛泰科技有限公司
http://m.sasd.com.cn
